隧道人员精准定位系统

3.5.1 UWB定位技术原理

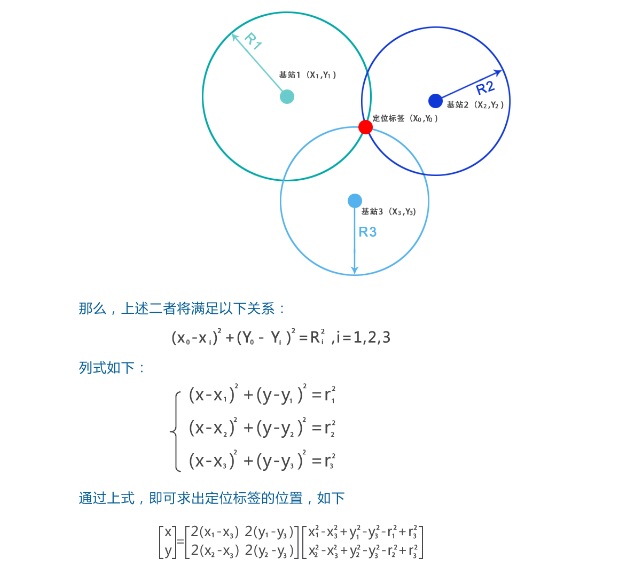

　　　Uwb定位基站采用TOF双向测距技术，测距基站误差更低，精度测量的距离更远。利用基站与定位标签的信号通信飞行时间计算出定位标签与每个基站的距离，那么通过几何原理即可计算，定位标签的位置一定在以基站的位置为圆心，R为半径的圆周上，即若定位标签的位置（X0，Y0）,基站位置为（Xi,Yi）,基中i=1,2,3,如下图所示。

3.5.2现场设计

　　 由项目知道，现场有一条1.5公里的隧道与一条2.5公里的隧道，全部采用全线覆盖精准定位方式，定位精度30CM,定位技术采用UWB定位技术方案。

　　 1.5公里的隧道需要2台就可以，在隧道口500米位置安装一台，隧道口900米装一台，最后一台安装在二衬台车上。

　　 2.5公里的隧道需要3台，在隧道口500米位置安装一台，隧道口1400米装一台，距隧道口2200米装一台，最后一台安装在二衬台车上。

　　定位基站将采集到进入该区域内的定位卡信号，通过无线网桥传输到后台管理系统中。

经过软件处理，得出各具体信息（如：姓名，距离洞口多远，具体时间）， 同时可把它动态显示（实时）在监控中心的电脑上或隧道外的 LED大屏幕上，并作好备份。管理人员可随时了解隧道中人员的状态。管理者也可以根据电脑上的分布示意图查看某一区域，计算机即会把这一区域的人员情况统计并显示出来。管理者能实时的观察到隧道内工作人员的即时区域位臵，实现隧道内人员精确定位。另外一旦隧道内发生事故，可根据电脑中的人员定位分布信息马上查出事故地点的人员情况，以便帮助营救人员以准确快速 的方式营救出被困人员。一旦隧道内发生突发情况，隧道内人员可通过所携带的定位仪（识别卡）发出警报。 隧道内人员只要按定位仪上的报警按钮即可发出报警。在监控室的动态显示界面会立即弹出红色报警信号。

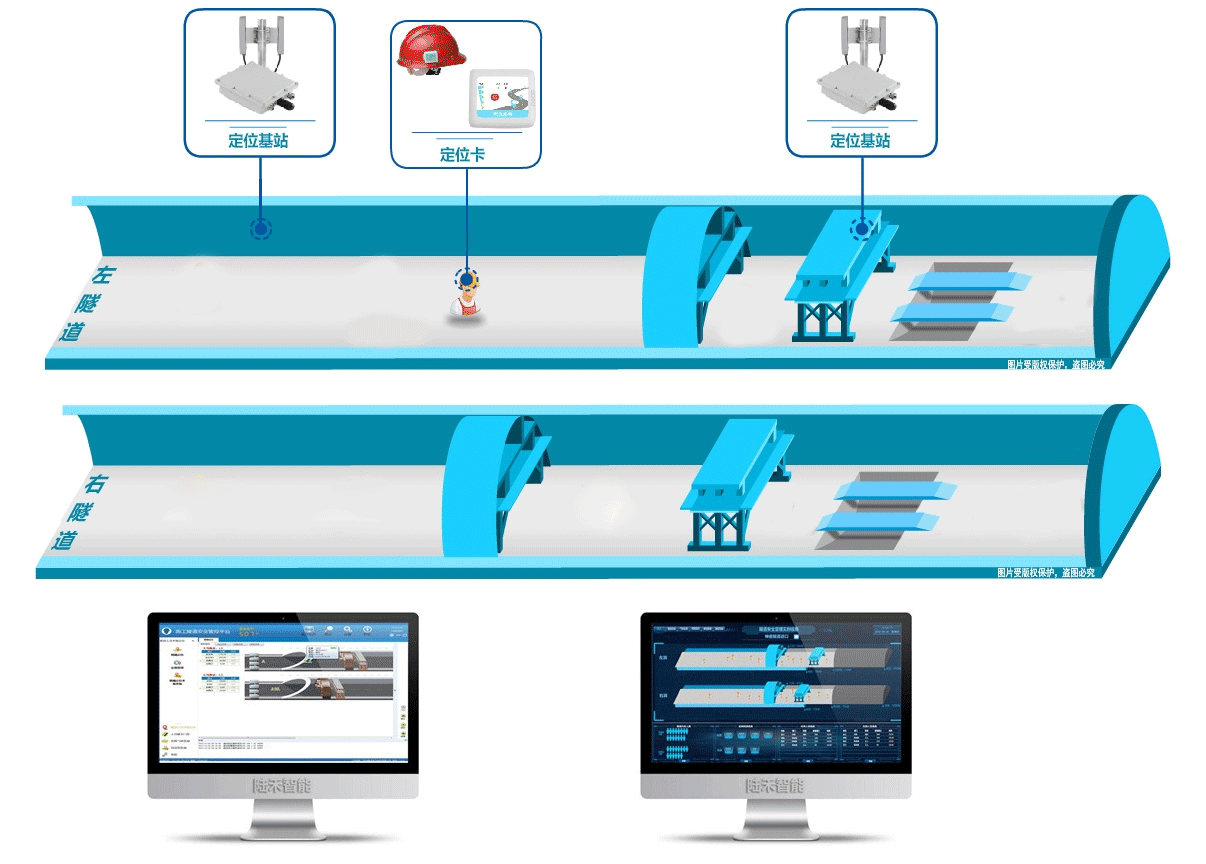

定位效果图如下：

3.5.3人员精确定位管理特点

<!--[if !supportLists]-->1) <!--[endif]-->定位信号能够全线覆盖隧道整个区域。

<!--[if !supportLists]-->2) <!--[endif]-->基站覆盖距离远，单台覆盖600－800米，定位精度30CM以内。

2) 系统能可靠识别静态或≤40Km/h 的移动目标。

3) 单台基站可同时识别 200 张以上的人员标识卡。

4) 人员定位标识卡采用有源工作方式（独立供电），超低能耗设计，一次充电可使用30日左右，可充电 10000 次，并具有欠压指示功能，出现欠压报 警指示后定位卡可以正常工作 3 天。

5) 系统具有强大实用的隧道人员应急救援功能：当隧道内人员遇险时，可触发“求救”按钮，当工人发现隧道事故时，也可通过定位卡按键向监控中心发出对应报警信号，监控中心将 及时报警，并可查询显示是谁、在什么时间、什么地点发出的报警。

6) 能准确地统计全隧道的人员数量。并且知道该人员距离洞口的实时距离，以及桩号。

7) 可实时跟踪查询、打印当前及某时间段隧道内人员数量、活动轨迹及分 布情况。

8) 基站和人员定位标识卡具有完全独立的发射与接收部件，其核心技术均 由嵌入式微处理器和嵌入式软件组成。

9) 人员定位标识卡采用高级嵌入式微处理器，在嵌入式软件的控制下，实现编码、解码、通信及信息碰撞处理等功能。

10) 系统软件具有人员标识卡电池管理功能。

11) 自动识别功能：乘车出入的工作人员无需下车，在车辆进入监测区域后， 就可自动完成人员考勤及定位功能。

12) 系统在进行实时数据采集时，可进行记录、显示、查询、编辑、人工录 入、网络通信等。

13) 系统中心站及网络终端可以联网运行, 使网上所有终端在使用权限范围内都能共享监测信息，查询、打印各类数据报表。

14) 报警功能：可以对进入隧道人员限制出入时间及地点，如果超过授权时间会触发报警设备发出警示，以便控制人员迅速做出反映，采取安全措 施。

15) 系统可自动生成人员信息数据库，实现考勤作业的统计与管理等方面的 报表资料，提高管理效益
